ガレージ注油箇所(サイドレール、ローラー軸、丁番部、Tレール)について

ガレージの主な4つの注油箇所をご紹介

ガレージでは以下の4つの箇所に注油を行います。
ここでは分かりやすいように、各部分について色を付けて説明します。

    • サイドレール(白)
    • ローラー軸受け(黄)
    • 丁番部(青)
    • Tレール(赤)

02002100

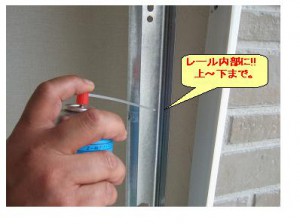

1. サイドレール

レール内の滑りを良くします。

24210237

2. ローラー軸受け内部

タイヤの転がりを良くします。

24210757

3.丁番部分

ガレージパネルの可動を円滑にします。ここでは20箇所有ります。

24210911

4.Tレール

天井面のモーターとの連結レール部分です。

24211039

金具が往復しますので、注油は重要です。
バネの消耗を緩和する効果が期待できます。

バネ切れの実例

ト―ションバーに内蔵されているバネが使用頻度の限界を超えて切れています。ただ、日頃のメンテナンスを行なっていただけるとバネへの負荷が掛かりにくく、バネが長持ちします。それでも車2台が毎日出入りする回数では約1万回(計算上は約7年間)が耐用年数となります。

28224512

リリースハンドル

リリースハンドルとはTレールについているヒモ付きのハンドルです。ガレージのモーター動作を解除し、手動での開閉を可能にします。

使用例

  • 点検時
  • 停電時
  • 緊急時
  • モーターの故障時
  • バネ交換(作業担当者にて)

※注意(必ず行ってください)

リリースハンドルのヒモの長さをお車の高さにあわせ設定し余分なヒモは切ってください。
※お車に乗り降りの際にドアに挟み込んでしまい、発進と同時にシャッターが降りてくる可能性があります。
